由于PCB板上輕易就能夠找到具有破壞力的污染物，并且數(shù)量可達(dá)幾百種之多，其污染物會造成電子衰壞、腐蝕導(dǎo)體甚至導(dǎo)致無可挽回的短路，進(jìn)而形成電子操作性能衰退等狀況，因此PCB板三防漆的使用在電子產(chǎn)品生產(chǎn)制造中得以廣泛運(yùn)用。在PCB電路板上噴涂三防涂層，是保護(hù)電子元件免受惡劣環(huán)境影響的重要工藝方案，但由于三分膠水、七分工藝的專業(yè)性不夠，即使是經(jīng)驗(yàn)豐富的專業(yè)人員也會在噴涂工藝過程中出現(xiàn)一些失誤，使用前后可能會出現(xiàn)各種問題，接下來研泰化學(xué)膠粘劑應(yīng)用工程師為大家解析，該如何解決PCB板上三防漆相關(guān)異?，F(xiàn)象及解決方案措施。

一、【裂紋】涂膜干燥后呈不規(guī)則大小的開裂現(xiàn)象

產(chǎn)生原因：

涂膜膜厚過厚引起；助焊劑殘留造成。

解決方案：

降低漆膜膜厚，或優(yōu)化爐溫曲線，爐溫不能過高；清潔PCBA板，尤其是焊點(diǎn)周圍。

二、【針孔】涂膜干燥后，涂面呈現(xiàn)小孔狀，該小孔由基材于表面的現(xiàn)象

產(chǎn)生原因：

采用錯誤的噴涂技術(shù)。如氣壓過高、漆膜過厚、風(fēng)力過強(qiáng)（過于通風(fēng)）以及施涂距離過長；干燥固化溫度過高；PCBA有濕氣，塵埃等。

解決方案：

請檢查噴涂設(shè)備以保證正確的壓力及噴嘴規(guī)格；一次噴涂厚度不得太厚，如果漆膜過厚，漆層中會夾帶空氣，逃逸的空氣將產(chǎn)生針孔；控制適當(dāng)?shù)母稍餃囟?，加溫烘烤建議溫度為55~65℃；保持PCBA板無污塵。

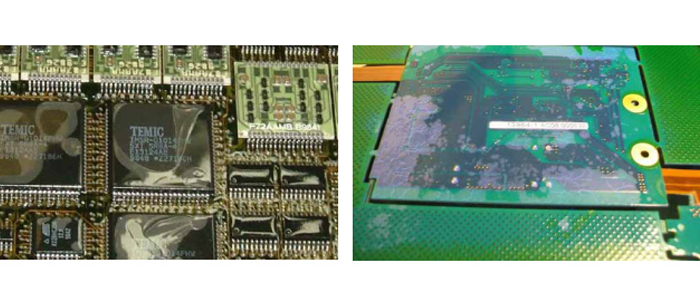

三、【氣泡】涂膜干燥后，涂面呈現(xiàn)?≥300um大氣泡，?≤300um小氣泡

產(chǎn)生原因（UV型三防漆）：

UV型三防漆形成的氣泡，其實(shí)是泡沫。因?yàn)閁V型大多數(shù)不含溶劑或含少量溶劑，而使用壓縮空氣式漆罐和霧化涂覆，往往會產(chǎn)生氣泡的形成。

解決方案（UV型三防漆）：

建議采用膜泵，以減少空氣被壓入膠料中；以及加完膠料后靜置1小時。

產(chǎn)生原因（溶劑型三防漆）：

電防膠粘度過大，溶劑無法迅速釋放，過多的溶劑殘留在漆膜中；電防膠厚度過厚，溶劑無法迅速釋放，過多的溶劑殘留在漆膜中；流平揮發(fā)區(qū)域排風(fēng)過大 / 爐溫過高，濕膜表層快速表干，溶劑無法釋放。

解決方案（溶劑型三防漆）：

大氣泡=溶劑沸騰；優(yōu)化爐溫曲線，降低爐溫曲線爬坡坡度；增加固化前流平溶劑揮發(fā)量時間；涂覆時減小膠量，如減少重疊涂覆區(qū)域。小氣泡=壓縮空氣式漆罐涂覆方式；降低漆罐的氣壓；降低固化爐溫；增加固化前流平溶劑揮發(fā)量時間。

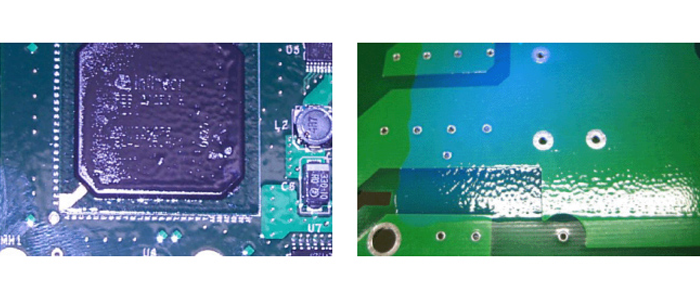

四、【發(fā)白】在漆膜表面形成乳狀光霧，涂膜表面蒼白，無預(yù)期光澤

產(chǎn)生原因：

噴涂環(huán)境濕度過高（80%RH以上），溶劑揮發(fā)時漆膜出現(xiàn)水汽冷凝而產(chǎn)生的白發(fā)。

解決方案：

控制作業(yè)環(huán)境條件，溫度：15~28℃；濕度60~70%RH；對出現(xiàn)發(fā)白的PCBA板，立即進(jìn)行緩慢加熱烘烤，禁止停留于空氣中。

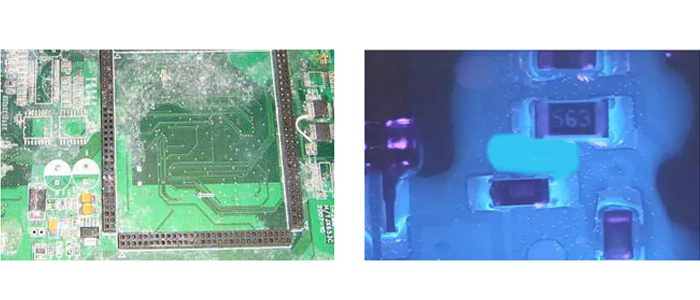

五、【分層】涂膜與元器件，阻焊層的表面分離現(xiàn)象為分層

產(chǎn)生原因：

PCBA表面有污染物，助焊劑殘留等，未清潔干凈，對涂膜產(chǎn)生兼容性影響。

解決方案：

降低膜厚，降低爐溫升溫速度；清潔PCBA板子；預(yù)涂一層底漆，增強(qiáng)附著力

六、【縮孔】涂膜干燥后仍滯留的若干大小不等，分布各異的圓形小坑的現(xiàn)象。此病態(tài)俗稱為麻坑“點(diǎn)”

產(chǎn)生原因：

PCBA板表面有污染（灰塵、汗跡、油污、蠟質(zhì)等）和潮氣；噴涂的壓縮空氣含油或水；以上污染物導(dǎo)致濕漆膜與PCBA底材間的界面張力變大、潤濕性小，形成縮孔。

解決方案：

正確清潔PCBA噴涂表面；排除壓縮空氣中的油或水。

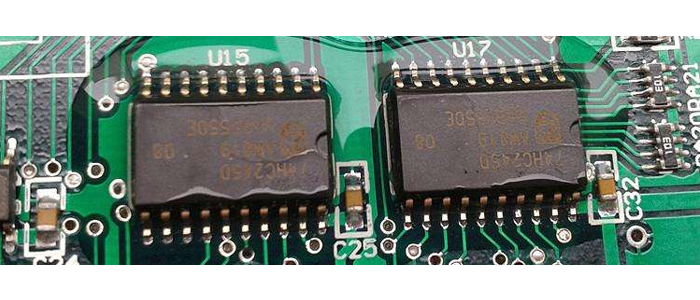

七、【橘皮】涂膜細(xì)微皺紋或波紋狀表面紋理的現(xiàn)象，外觀類似于橘皮狀皮膚

產(chǎn)生原因：

產(chǎn)生波浪形皺皮的原因：施膠于PCB板上在靜止時如果有起風(fēng)引起波浪型皺皮；產(chǎn)生老人化皺皮的原因：施膠厚度過高導(dǎo)致深層溶劑無法揮發(fā)引起老人化皺皮。

解決方案：

三防漆流平性欠佳，或者刷板后馬上烘烤，溫度設(shè)定過高。漆膜已經(jīng)固化，無法處理；或者只有用專用的三防漆清洗劑把固化的漆膜清除后再刷新的三防漆。

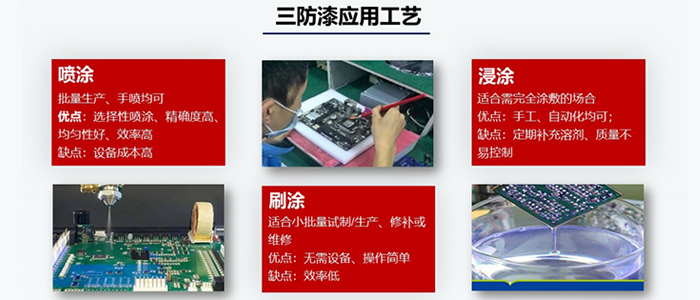

預(yù)防措施：PCB板使用三防漆前的處理

清潔：在涂覆三防漆前，須先將欲涂物件表面的灰塵、水份（潮氣）、油污清除，注意不能使用酒精；

干燥：PCB板完全干燥之后才能刷三防漆，清洗過的板可以放進(jìn)烤箱烘烤干；

噴涂：如果是自噴型三防漆，使用之前先進(jìn)行搖晃，讓三防漆能夠均勻，再對著PCB板進(jìn)行噴涂；

刷涂：如果是刷涂的PCB板三防漆，刷之前隨時把容器里的三防漆攪拌均勻再刷涂。

研泰化學(xué)膠粘劑應(yīng)用工程師建議廣大用戶在試樣或者購買PCB板三防漆時，需要詳細(xì)了解其施膠工藝注意事項，避免事后返工。研泰化學(xué)技術(shù)有限公司專業(yè)研發(fā)生產(chǎn)敷形涂料，可滿足各種工程要求，包括耐熱、防潮和防靜電。所有三防涂層均通過IPC-CC-830B和UL94-V0認(rèn)證。研泰化學(xué)為不同的領(lǐng)域或工藝要求提供各種敷形涂料方案，規(guī)格通常取決于所需的保護(hù)類型，例如：耐高溫、防潮、靜電、耐高頻等。歡迎您直接通過網(wǎng)站留言、來電、郵件等方式聯(lián)系我們！我們將竭誠為你服務(wù)，提供免費(fèi)1V1技術(shù)咨詢，并可免費(fèi)提供樣品測試。
